Trapézové šrouby
Poptávkový formulář- průměry od 16 do 120 mm,
- ve stoupáních závitové drážky od 4 do 14 mm,
- stoupání od 3 do 50 mm, standardní délky do 6,2 m,
- v maximální závitové délce 12 m (podle průměru a třídy přesnosti).
- 1 – jemná – broušený profil závitu hřídele (brusky na závity, vyvrtávací souřadnicové stroje a stroje vyšší přesnosti),
- 2 – střední (dělící zařízení, soustruhy, frézky, vodorovné vyvrtávačky),
- 3 – hrubá (obráběcí stroje bez zvláštních požadavků na přesnost).
- soustava tolerancí závitu,
- mezní úchylky stoupání závitu,
- přesnost tvaru a polohy závitu,
- drsnost povrchu závitu.

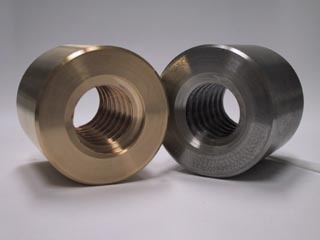

Typy maticových jednotek:
| TRAPÉZOVÝ ZÁVIT DLE ČSN 01 4050 (mm) | PŘÍRUBOVÁ MATICE (mm) | VÁLCOVÁ MATICE (mm) | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Tr dxP | d | P | d2 | d3 | H1 | LMAX | D1 | D4 | D5 | 6xD6 | L1 | L2 | L3 | D | C |
| Tr 16x4 | 16 | 4 | 14,0 | 11,5 | 2,0 | 500 | 28 | 48 | 38 | 6 | 44 | 12 | 8 | 36 | 24 |
| Tr 18x4 | 18 | 4 | 16,0 | 13,5 | 2,0 | 500 | 28 | 48 | 38 | 6 | 44 | 12 | 8 | 45 | 30 |
| Tr 20x4 | 20 | 4 | 18,0 | 15,5 | 2,0 | 800 | 32 | 55 | 45 | 7 | 44 | 12 | 8 | 45 | 30 |
| Tr 22x5 | 22 | 5 | 19,5 | 16,5 | 2,5 | 800 | 32 | 55 | 45 | 7 | 44 | 12 | 8 | 45 | 33 |
| Tr 24x5 | 24 | 5 | 21,5 | 18,5 | 2,5 | 1 250 | 32 | 55 | 45 | 7 | 44 | 12 | 8 | 50 | 36 |
| Tr 26x5 | 26 | 5 | 23,5 | 20,5 | 2,5 | 1 250 | 35 | 55 | 45 | 7 | 44 | 12 | 8 | 50 | 39 |
| Tr 28x5 | 28 | 5 | 25,5 | 22,5 | 2,5 | 1 250 | 38 | 62 | 48 | 7 | 46 | 14 | 8 | 60 | 42 |
| Tr 30x6 | 30 | 6 | 27,0 | 23,0 | 3,0 | 1 250 | 38 | 62 | 50 | 7 | 46 | 14 | 8 | 60 | 45 |
| Tr 32x6 | 32 | 6 | 29,0 | 25,0 | 3,0 | 1 250 | 40 | 64 | 54 | 7 | 50 | 16 | 10 | 60 | 48 |
| Tr 36x6 | 36 | 6 | 33,0 | 29,0 | 3,0 | 2 000 | 45 | 70 | 58 | 7 | 59 | 16 | 10 | 75 | 54 |
| Tr 40x7 | 40 | 7 | 36,5 | 32,0 | 3,5 | 2 000 | 63 | 95 | 78 | 9 | 73 | 16 | 10 | 80 | 60 |
| Tr 44x7 | 44 | 7 | 40,5 | 36,0 | 3,5 | 3 150 | 72 | 110 | 93 | 11 | 73 | 16 | 10 | 80 | 66 |
| Tr 48x8 | 48 | 8 | 44,0 | 39,0 | 4,0 | 3 150 | 75 | 110 | 93 | 11 | 97 | 16 | 10 | 90 | 72 |
| Tr 50x8 | 50 | 8 | 46,0 | 41,0 | 4,0 | 4 000 | 75 | 110 | 93 | 11 | 97 | 18 | 10 | 90 | 75 |
| Tr 50x12 | 50 | 12 | 44,0 | 37,0 | 6,0 | 4 000 | 75 | 110 | 93 | 11 | 130 | 18 | 10 | 90 | 125 |
| Tr 60x9 | 60 | 9 | 55,5 | 50,0 | 4,5 | 4 000 | 90 | 125 | 108 | 11 | 100 | 18 | 12 | 100 | 90 |
| Tr 70x10 | 70 | 10 | 65,0 | 59,0 | 5,0 | 5 000 | 105 | 145 | 125 | 13 | 120 | 20 | 14 | 110 | 105 |
| Tr 80x10 | 80 | 10 | 75,0 | 69,0 | 5,0 | 5 000 | 105 | 145 | 125 | 13 | 120 | 20 | 14 | 120 | 120 |
